德國QUART DVTkp常規CBCT測試模體詳細介紹
用于同束CT和牙科3D X射線設備質量保證和常規質量控制的測試模型
QUART DVT_KP模體設計用于錐形束CT（CBCT）、牙科體積斷層掃描（DVT）和3D成像應用中的QA/QC常規測試。
只需要一次曝光就可以收集所有必要的參數，以確定x射線設備的成像質量。曝光后，通過獨特的QUART QA/QC軟件自動評估圖像。測試結果可以保存或打印出來，以便于記錄。
QUART DVT_KP模體可用作各種3D成像設備的QA/QC工具，視場尺寸約為4x4cm或更寬。可提供定制的模體支架，便于重復定位。
德國QUART DVTkp常規CBCT測試模體的設計與標準CT頭部模型的設計相當。QUART DVT_KP具有模擬在應用3Dx射線成像的特定解剖區域中發現的結構和材料的額外測試對象。
模體主體由2個圓盤組成。兩個圓盤牢固地結合在一起，以確保在用于QA/QC程序時進行良好的處理。它有一個模塊化設置，可以在未來的標準或新的國家標準需要額外測試對象的情況下進行修改。
QA/QC程序非常簡單明了。它可以由服務專家執行，也可以由經驗不足的用戶執行。在將模體定位在掃描中心之后，開始曝光。曝光后，2張DICOM切片圖像被加載到QUART DVT_proQA軟件中。該軟件將指導用戶逐步完成評估過程，從測試圖像中收集所有數據，并創建測試協議。從定位模體到軟件輔助評估和創建測試協議的整個過程只需要大約5分鐘。基本測試參數顯示用于評估，其他參數大多收集在軟件的后端。
德國QUART DVTkp常規CBCT測試模體測試參數
尼奎斯特頻率
對比噪音比(CNR)

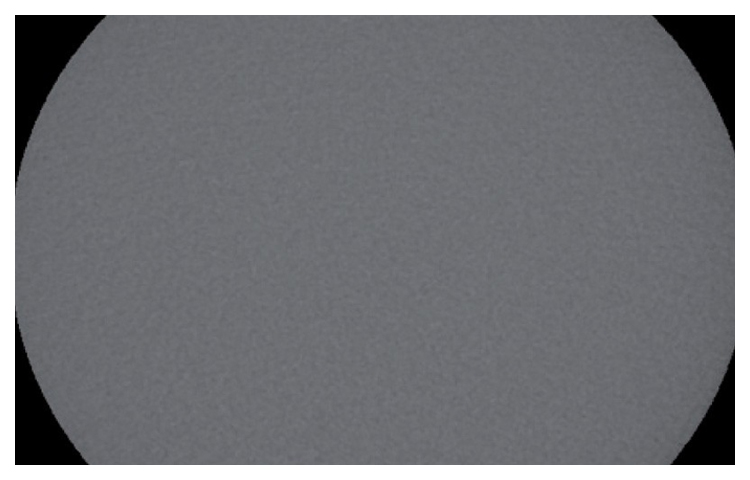

均勻性/圖像均勻性
調制轉移函數(MTF),10%和50%
藝術品,形象缺陷
病人/模體定位精度
復雜的QA/QC技術經過簡化，易于使用
3D成像已成為當今牙科X射線技術的主流。它通過數字圖像重建和體繪制技術提供高分辨率的圖像。3D提供比傳統牙科X射線設備更清晰的圖像和更多的信息。牙科醫生和進行種植手術的專家都可以使用它。
新技術的復雜性為X射線QA/QC帶來了新的挑戰。經驗不足的用戶必須能夠操作適當?shù)墓ぞ咭约敖?jīng)過培訓的服務人員。這正是QUART結合體模和自動評估軟件的目的。它的易用性使其成為常規QA/QC性能的完美工具。
QUART DVT_pro
獨特的QA/QC軟件自動評估所有參數，這些參數對于評估CBCT設備的成像質量至關重要。
該軟件易于使用。它提供了一個演練功能，幫助用戶執行QA/QC程序。QUART DVT_pro將每個測試的結果存儲在其內部數據庫中。此外，還為文件（硬拷貝）或一般參考事項提供了協議打印輸出功能。
德國QUART DVTkp常規CBCT測試模體模體參數
尺寸:16厘米
2個圓盤設置（每個圓盤2厘米-總共4厘米）

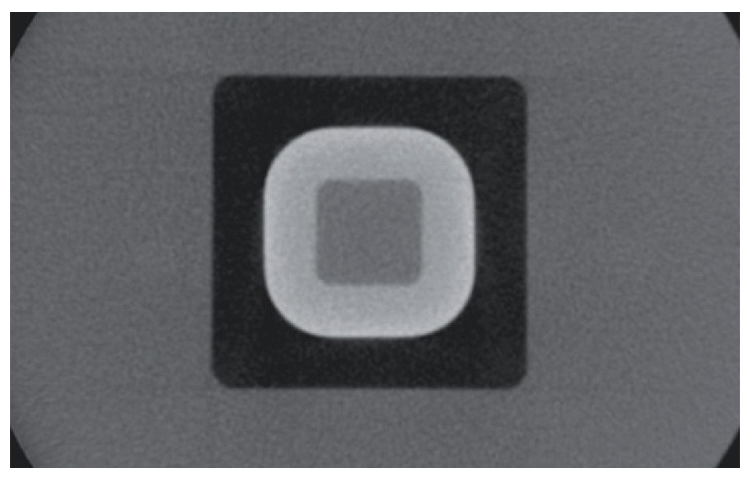

測試對象等效物：自由空氣、軟組織、骨骼
定位工具:線性和/或選擇性標記，氣泡水平儀
適用于不同制造商的定制支架
德國QUART DVTkp常規CBCT測試模體配件包括
QUART DVT_KP測試幻影
QUART DVT_pro自動評估軟件/許可證
手冊
帶泡沫襯墊的運輸箱
可提供
各種定制支架
用于驗收測試/關鍵檢查的QUART DVT_AP幻影
用于驗收測試的QUART DVT_tec軟件工具
用于常規牙科QA/QC的QUART凹痕/數字化2D Phantoms
制造商QA/QC的QUART凹痕/數字化M2 2D幻影
QUART dido/time R恒定性試驗劑量計
