WMA-300高壓放大器負載
WMA-300的輸出阻抗為50Ω。該放大器通常用于負載主要為電容性的高阻抗應用。對于MEMS設備、EO調制器和PZT（壓電）等設備來說都是如此。
應該注意的是，同軸電纜還具有大約100pF/m的電容負載。連接的電纜可能會限制高頻下的最大可用電流。通過將50Ω電阻器與輸出串聯連接到地，可以實現與50Ω電路的匹配負載，但通常不建議這樣做。優點是電纜過長不會再使波形失真。缺點是電壓范圍明顯減?。?0Ω中的300mA給出15V，而不是150V）。

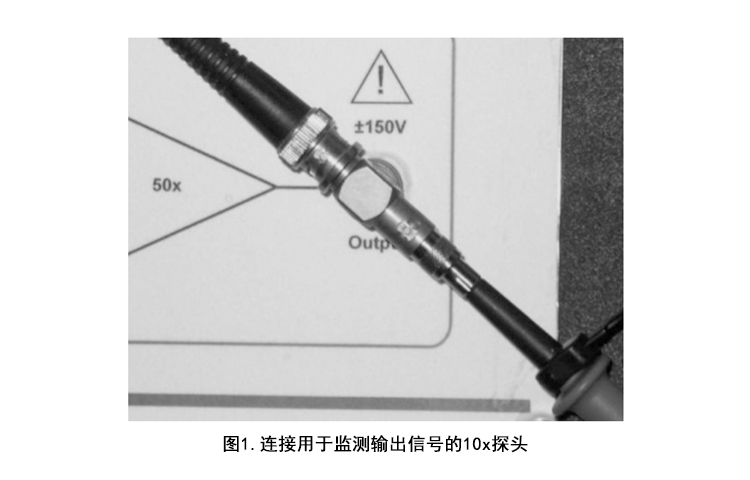

對于高頻測量，應盡量縮短電纜長度，否則電纜本身會導致過沖和電流限制。盡管放大器保持完全穩定，但為了獲得最佳效果，不建議WMA-300使用超過1.5米的輸出電纜。如果需要輸出監控，建議將10x示波器探頭連接到輸出。探頭通常附帶一個特殊的BNC到探頭尖端連接器（圖1）。不過，用戶可以選擇不同的示波器連接方式，只要注意高輸出電壓即可。連接中的非同軸電纜可能會導致示波器讀數出現過沖。
如RTTE指令95/5/EC中所述，放大器不應用于電信。為了防止不必要的無線電發射，當生成高于100kHz和50V的方波輸出信號時，應將儀器隨附的TDK鐵氧體環安裝在靠近WMA-300外殼的輸出電纜上，如圖2所示。此時輸出電纜的長度應不超過1.5米。測量不受此環影響；只需要遵守歐洲EMC法規。
